КРАН ШАРОВОЙ
Изделия из композиционных полимерных материалов

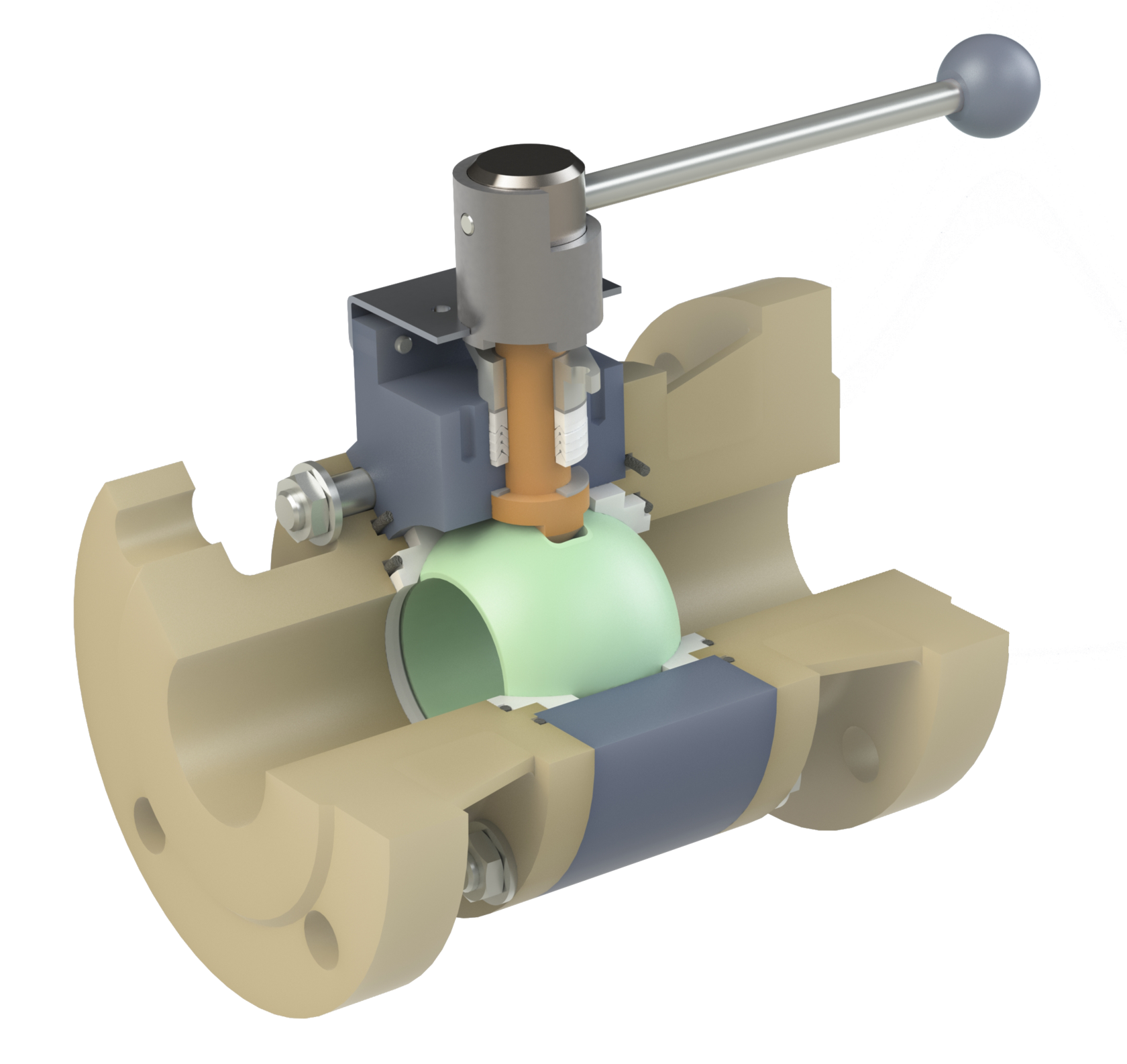

Рукоятка (квадрат 9 или 11 мм) из нержавеющей стали имеет ограничитель хода, который обеспечивает фиксацию в положениях «открыто/закрыто» и маркировку положений
Корпус из высокопрочного композиционного полимера, отличающегося значительно стойкостью к высоким температурам и воздействию химически и коррозионно-агрессивных сред. По прочностным характеристикам сопоставим с металлом. Материал корпуса устойчив к УФ-лучам, гидролизу и образованию отложений растворенных в воде минеральных веществ
Нажимной фланец из коррозионностойкой нержавеющей стали
Шток из композиционного материала, армированного арматурой из нержавеющей стали
Втулка нажимного фланца выполняет роль линейного подшипника, компенсируя радиальную нагрузку на сальниковый узел, тем самым продлевая его ресурс
Шевронные кольца из фторопласта обеспечивают герметичность сальникового узла при низком трении
Фторопластовое кольцо уменьшает трение штока о корпус
Шар из высокопрочного композиционного материала. В конструкции реализован принцип плавающей пробки, что обеспечивает самоуплотнение и компенсацию износа сёдел
Седла из фторопласта обеспечивают максимальное заполнение паразитного пространства вокруг шара, в которое может попасть рабочая среда
Применение в условиях воздействия интенсивного потока химически- и коррозионно-активных сред (вода, водяной пар, кислоты, органические вещества, абразивные частицы, нефтепродукты). Ручное управление и управление электроприводом. Строительные длины по ГОСТ 28908-91.
ФУНКЦИИ И ХАРАКТЕРИСТИКИ:
Краны соответствуют требованиям ГОСТ 21345-2005, ГОСТ 12.2.063-2015, ГОСТ 9544-2015, ТР ТС 010/2011.
КАЧЕСТВО:
Нефтедобывающая, нефтеперерабатывающая, газовая, химическая отрасли, сети водоснабжения, теплоснабжения и канализации.
ОБЛАСТИ ПРИМЕНЕНИЯ:
МАТЕРИАЛЫ:
В качестве материалов корпуса и частей, контактирующих с рабочей средой, используются высокопрочные композиционные термопластичные материалы КПМИ ТУ 2253-002-00044977-2014 или Полифенилсульфон (PPSU), а также. Политетрафторэтилен (PTFE) и резиновая смесь ИРП 1287 НТА ТУ 38-005-1166-98. Метизы - из нержавеющей стали 12Х18Н9Т ГОСТ 5632-2014.
Click to order
Ваш заказ:
Total:
Нажимая на кнопку "оплатить" вы соглашаетесь с политикой конфиденциальности
ЦЕНА ПО ЗАПРОСУ
Заполните форму ниже, наши специалисты свяжутся с вами в самое ближайшее время
Нажимая на кнопку "отправить" вы соглашаетесь с политикой конфиденциальности
ЦЕНА ПО ЗАПРОСУ
Заполните форму ниже, наши специалисты свяжутся с вами в самое ближайшее время
Нажимая на кнопку "отправить" вы соглашаетесь с политикой конфиденциальности
ЦЕНА ПО ЗАПРОСУ
Заполните форму ниже, наши специалисты свяжутся с вами в самое ближайшее время
Нажимая на кнопку "отправить" вы соглашаетесь с политикой конфиденциальности
ЦЕНА ПО ЗАПРОСУ
Заполните форму ниже, наши специалисты свяжутся с вами в самое ближайшее время
Нажимая на кнопку "отправить" вы соглашаетесь с политикой конфиденциальности
НАШИ СПЕЦИАЛИСТЫ ОТВЕТЯТ НА ВСЕ ВАШИ ВОПРОСЫ
Мы свяжемся с вами в самое ближайшее время
Нажимая на кнопку "отправить" вы соглашаетесь с политикой конфиденциальности
ХАРАКТЕРИСТИКИ
УСТОЙЧИВОСТЬ КРАНА
КОМПЛЕКТЫ ОТВЕТНЫХ ФЛАНЦЕВ
Необходимой деталью, используемой для монтажа и ремонта трубопроводов, является фланец. Фланцы представляют собой элемент, соединяющий элементы трубопровода друг с другом, а также применяемый для подключения трубопровода к оборудованию. Существуют несколько видов изделий, наиболее востребованными из которых являются ответные фланцы, которые являются обратной частью фланцевого соединения.
ЭЛЕКТРОПРИВОДЫ
Краны шаровые и дисковые затворы нашего производства могут
быть укомплектованы электроприводами различных производителей, позволяющими обеспечить удалённое управление открытием/закрытием и интеграцию в АСУ ТП заказчика.

Конструкция ответных фланцев

Для процесса монтажа трубопроводной арматуры применяют комплекты ответных фланцев, состоящих из:

- прокладок;

- устройства крепежа;

- непосредственно фланцев с присоединительной поверхностью;

- документов и инструкций.


Стандарты изготовления

Существует три наиболее широко применяемых на территории России и стран СНГ типа ответных фланцев:

стальной плоский приварной – изготавливается в соответствии с ГОСТ 12820-80;

воротниковый (стальной приварной встык) - ГОСТ 12821-80;

свободный на приварном кольце – регламентирован ГОСТом 12822-80.

Плоские ответные стальные фланцы используются в трубопроводах с давлением не более 2,5 Мпа. Воротниковые подходят для трубопроводов с уровнем давления до 20 Мпа. Фланцы с приварным кольцом – в трубопроводных системах с давлением до 2,5 Мпа, расположенных в труднодоступных местах и при необходимости проведения частого монтажа.


Применение ответных фланцев

Каждая отдельная вариация ответных фланцев имеет собственную область применения. Гладкие фланцы используются в системах с низким рабочим давлением, прежде всего в магистральных трубопроводах, которые транспортируют среды с низким давлением. Их монтаж не сложен, а конструкция надежна. В целом ответные фланцы используют во всех отраслях хозяйства, связанных со строительством трубопроводных систем.


Материал изготовления

Как правило, ответные фланцы производят из стальных соединений. В основном это нержавеющая сталь, черная оцинкованная сталь или сталь с термодиффузным покрытием. Эксплуатация фланцев возможна при разных температурах – от 70 до 300 градусов, что делает их универсальными комплектующими, необходимыми для монтажа трубопроводов.


В комплекте с запорной арматурой нашего производства мы осуществляем продажу комплектов обратных фланцев нашего партнёра ООО «Детали Специального Назначения» (ООО «ДСН»). Стоимость каждого конкретного заказа рассчитывается в индивидуальном порядке по запросу. Она зависит от конкретного типа изделия, материала, количества и сроков заказа.
